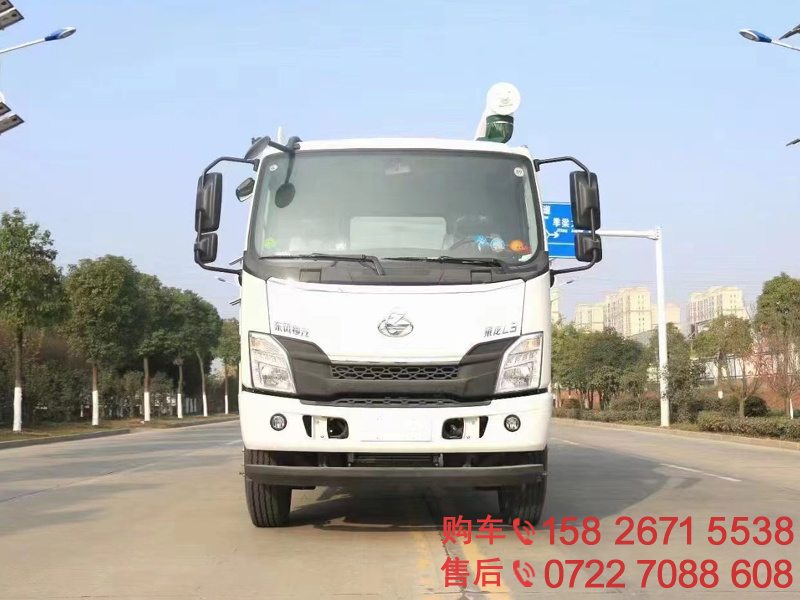

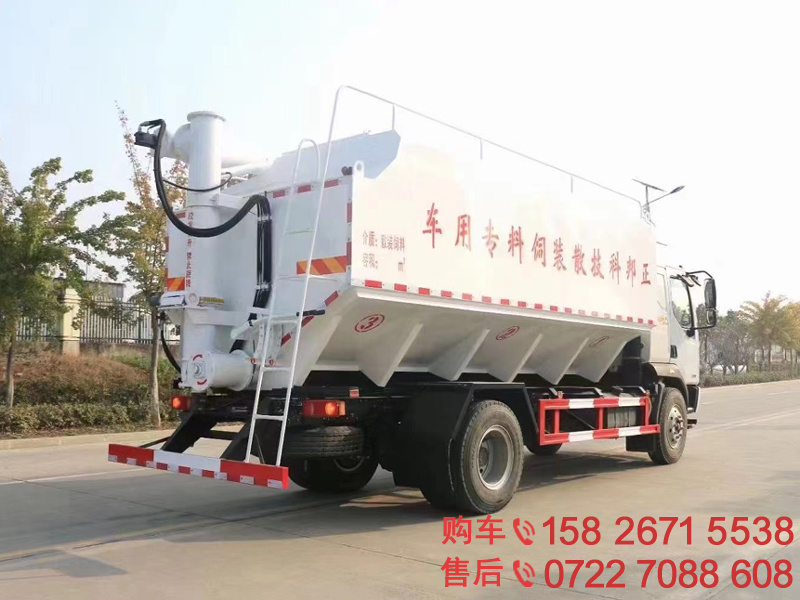

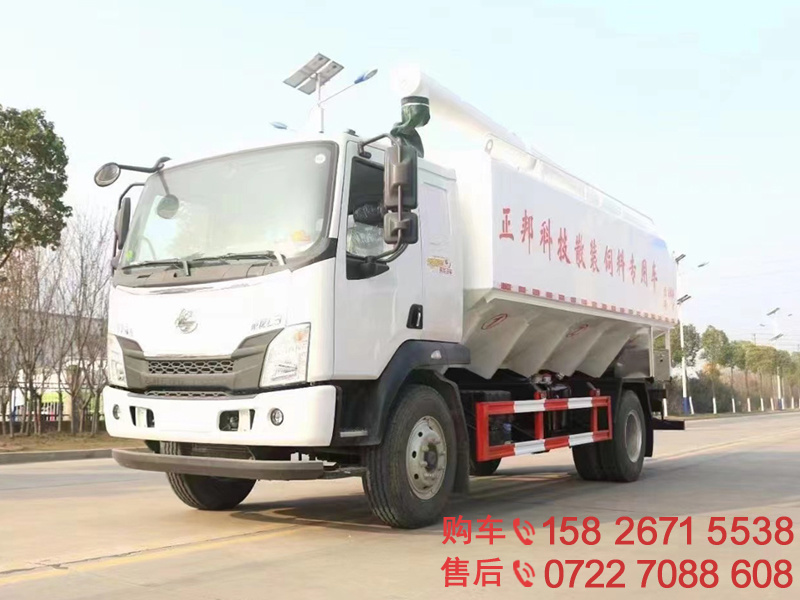

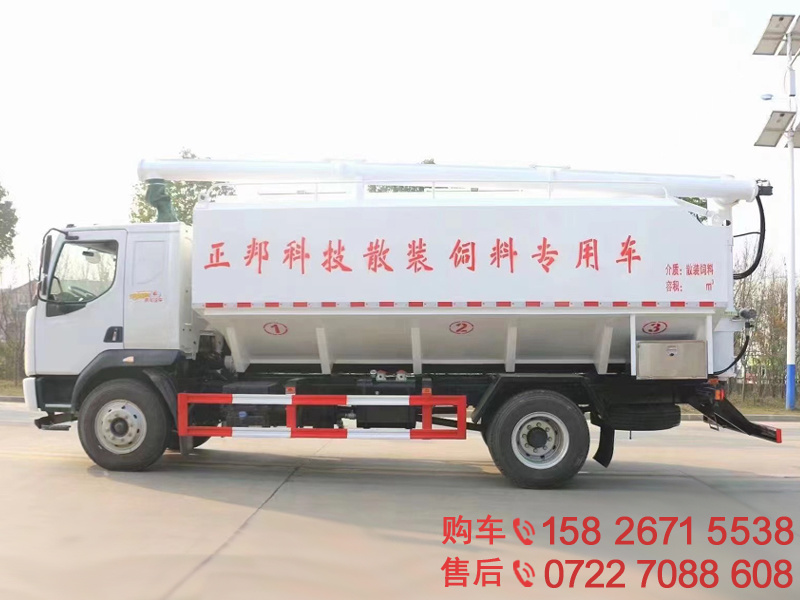

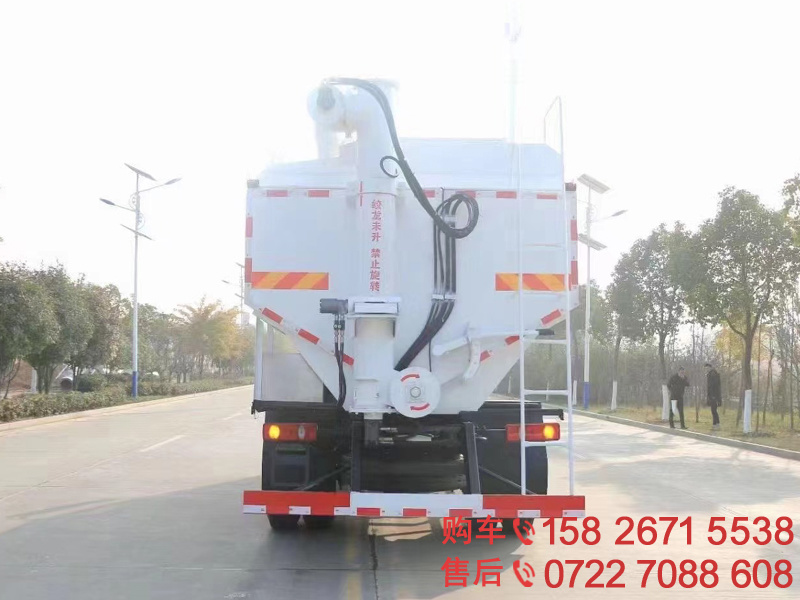

柳汽乘龙L3单桥散装饲料车

详细参数

柳汽乘龙L3单桥散装饲料车整车技术参数
车辆名称	柳汽乘龙L3单桥散装饲料车	外形尺寸	8350*2550*3750(MM)
料罐容积	22立方	料罐实载重量	10-12吨
总质量	18000(KG)	整备质量	8600(KG)
额定载质量	9205(KG)	控制方式	手动/遥控
液压系统绞龙	进口液压部件	电动系统绞龙	进口西门子电机
饲料罐仓数	3仓	罐体材质	轻量化高强钢
卸料速度	液压:800-1000KG/min电动:500-700KG/min	卸料残留率	≤0.02%
水平最大输送距离	6.8米(可加长)	垂直最大输送高度	8.5米(可加长)
柳汽乘龙L3单桥散装饲料车底盘技术参数
底盘名称	柳汽乘龙L3单桥	底盘型号	LZ1186M3ACT
发动机	玉柴200马力	变速箱	法士特8档
轴数	2轴	轮胎数量	6
轮胎规格	10.00R20	排放标准	国六
柳汽乘龙L3单桥散装饲料车基本配置

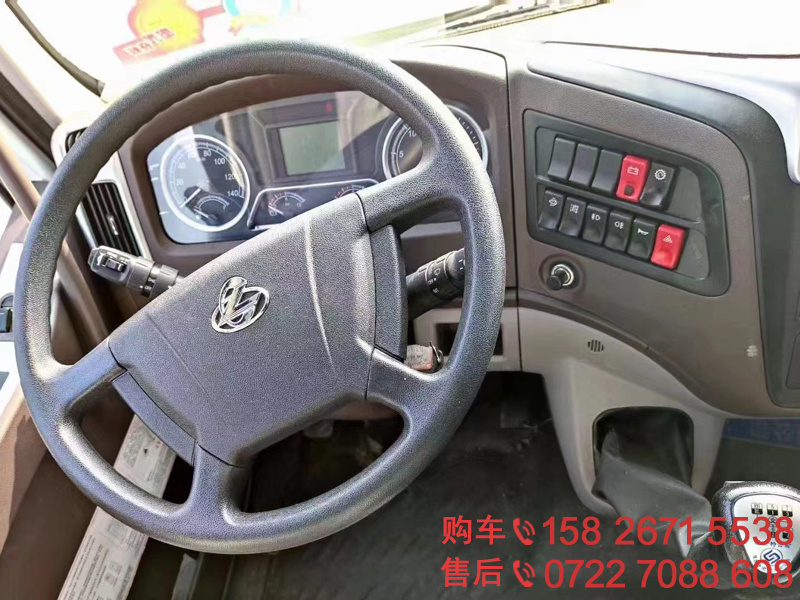

底盘配置	柳汽乘龙L3驾驶室，4500轴距，玉柴200马力发动机，陕齿小八档变速箱，8吨后桥，10.00钢丝胎，中控锁，空调，断气刹
选装配置	可根据用户实际情况选择电动绞龙式（三相电配套场所）。针对无三相电场所,电动系统绞龙也可选配车载三相电发电机或者选择液压绞龙式。 电动系统绞龙,由3个5.5KW 380V电机驱动,绞龙电机全部采用西门子 IP55级防水电机,电控系统采用德力西电控,电控系统所有电机都带有防缺相、欠压过压保护、防反转、联锁保护等功能,出现卡料极端情况,绞龙电机有点动开关,各绞龙可独立反转！卸料可选无线遥控操作。 我公司液压系统绞龙为保证车辆工作稳定性,所有液压系统部件：液压泵、液压马达、液压多路阀、高压防爆管均采用进口件！其中液压泵为双联叶片泵,流量均匀、运转平稳、噪音小、工作压力和容积效率比齿轮泵高,相比齿轮泵质量更稳定,卸料速度更快！卸料可选无线遥控操作。 绞龙由升降卸料绞龙,垂直提升绞龙,底部水平输料绞龙三部分组成,垂直绞龙可360度旋转（正负180度）。

产品细节



1.严格的焊接工艺:本公司所有产品严格按照焊接工艺焊接，副大梁、加强筋等均采用满焊工艺，严格的保证了罐体的强度、密封性。
2.全套德力西电器:采用德力西电器。在粉尘严重、路况颠簸、场内电压不稳定等情况下，为客户使用提高可靠性。电控箱采用欠相、欠压、防反转等电控联锁保护，有效的防止操作人员的误操作，降低故障率。控制电箱采用不锈钢材质，内部合理布局，操作更为简单、方便，使整车外形更为美观。
3.西门子或ABB电机:产品采用西门子或ABB电机。在粉尘、雨淋、腐蚀性消毒水、恶劣的行驶环境下，保证散装饲料车的良好运行。防护等级达到IP55级。
4.国内最成熟的绞龙工艺:绞龙叶片合金刚耐磨材料，精密工装制作。卸料绞龙回转系统采用涡轮蜗杆齿轮回转，一改以前采用链条回转方式，经多年使用经验，采用链条回转系统长时间运转和车辆颠簸会出现松动现象，车辆在行驶过程中送料系统会左右摆动，采用齿轮旋转，设备更为精确，间隙更小，装置更为紧密，很好的解决了松动现象。
5.绞龙加粗出料速度快残留少不堵料:卸料绞龙举升臂顶端加固并可自由调节，卸料举升臂由于自身重量在举升过程中会出现下垂现象，导致卸料不完整，下垂幅度过大甚至会出现异响现象，送料管内绞龙出现弯曲不停剐蹭管壁，使送料不顺畅，卸料举升臂顶端采用加强筋加固并配有超大丝杆，用户可自行进行调节，完全排除了卸料臂弯曲的故障。旋转绞龙加粗，出料速度快，残留少，不堵料。
6.标准钢材:只选用武钢Q235R容积板、标准钢材，保证了罐体的强度。
7.专用油漆，三道漆、二道打磨:所有产品油漆使用专用抗腐蚀油漆，在养殖场经常消毒的工况下，有效的保证了整车油漆不脱落、不起橘皮、不开裂。保证了散装车的形象，用户的形象。
8.顶部采用斜顶设计:罐体顶部采用斜面设计，以往顶部采用平面，因雨天易积水产生腐蚀导致渗漏，罐体顶部采用斜面设计，使雨水自然排出，罐体顶面无积水就不会出现腐蚀现象，相应延长了整车的使用寿命，也很好的解决了渗漏的问题，保障了罐内物料不受污染。顶部采用花纹板，提高安全系数。
9.严格的检验、先进的设备:公司所有产品出厂前，均在试验场地进行打料检测。公司配备了测厚仪、硬度计、涂层测厚仪、扭力扳子、超声波探伤仪等专业的检测设备，保证了每一台散装饲料车的质量和可靠性。


美国进口液压双联叶片泵
特征和优点：液压平衡设计(无内部径向力)保证轴和轴承的寿命特别长；噪声非常小，操作者倍感舒适；轴能轻易地传输最高压力，保证轴的寿命特别长；独特的双金属片板允许用于冷启动；有效的设计使泵在最恶劣的转速、温度和交变载荷下工作；可折卸的机芯，通常带有进油管，便于维修和改变流量；20种排量，允许选择最佳的流量输出，用于最佳的能量使用；容积效率高。



美国进口液压马达
设计的灵活性：用在低转速、高扭矩的情况下，虽然体积小，但输出动力大。
耐用性：三个关键部件配流盘、花键联动轴和输出轴的设计及其制造技术保证了马达的耐久性。因此这种耐用的液压马达能够承受很高的液压压力。
额定性能：马达容许低速，小流量，高压力，大扭矩。
可调控速度：即使负载发生变化，马达在运行时，也能保持接近常数的低速度。马达可以逆向运行，从而主轴的旋转方向也发生变化，可以向反方向输出相等的扭矩。
可靠的性能：部件良好的精密制造，盘配流阀独特的磨损补偿设计使得本产品即使在多变的环境下也能始终如一地保持可靠的性能和很长的寿命。
可靠性：不需要辅助设备，自带液压油以保证润滑，马达是彻底密封的，能够在多土、脏、高温、湿润的环境下及水中安全可靠的工作，提供可靠的性能。
高效率：马达效率高，能提供高的机械及容积效率输出。容积效率高，速度保持在一个常量附近，载荷的变化引起速度变化很小。速度能够较容易和平稳地控制。


台湾多路阀
具有流量大,压力损失小,留溢阀不易堵塞,抗油污性强,质量过硬,使用寿命长等特点。
